Un architecte ou un géomètre reçoit un nuage de points 3D après un relevé laser et hésite sur la marche à suivre, sous quel format le transmettre, à qui, pour quel usage. Cette donnée brute mesure fidèlement un état réel. Elle ne constitue ni un plan, ni une maquette prête à l'emploi. Sa valeur dépend de ce qu'on en extrait ensuite.
Ce que contient un nuage de points
Un nuage de points rassemble plusieurs millions de points, chacun défini par trois coordonnées X, Y, Z dans un repère donné. Le scanner enregistre aussi, pour chaque point, une valeur d'intensité (l'énergie du signal laser réfléchi) et, souvent, une teinte RGB captée par un appareil photo intégré ou associé.
La densité de points varie selon la distance entre le scanner et la surface visée, et selon la résolution choisie sur l'appareil avant chaque station. Un mur proche capté à haute résolution produit un maillage serré. Une façade lointaine, en résolution basse, laisse des zones plus clairsemées.

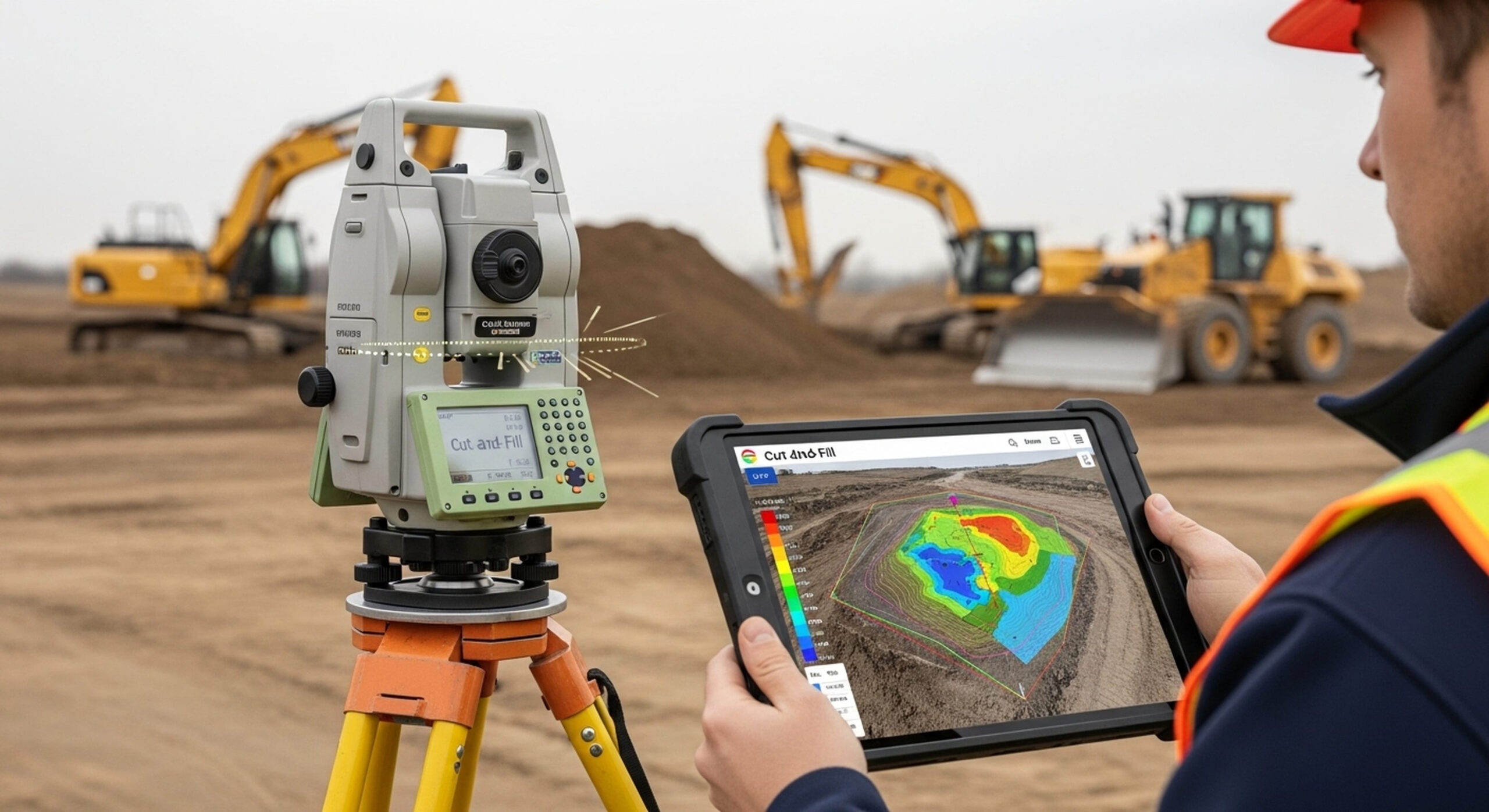

Le géoréférencement conditionne la traçabilité de l'ensemble. Il consiste à rattacher le nuage à un système de coordonnées reconnu, ou à des cibles topographiques relevées au tachéomètre (l'instrument qui mesure angles et distances en topographie), pour que chaque point conserve un sens hors du logiciel d'acquisition.
Sans ce rattachement, le nuage reste cohérent dans son propre repère. Un recalage local, sur un point commun repéré à la fois dans le nuage et sur les plans, permet alors une comparaison directe, moins traçable qu'un géoréférencement complet mais suffisante pour un contrôle ponctuel.
De la station laser au fichier exploitable
L'acquisition se fait par scanner laser statique, posé sur trépied station après station, ou par scanner mobile porté ou monté sur chariot pour couvrir rapidement de grands volumes. Chaque station capture un balayage complet à 360 degrés autour de son point. Le recalage assemble ensuite ces stations entre elles, par reconnaissance de formes communes ou par cibles physiques positionnées dans la scène.
Le résultat brut ou semi-traité se livre généralement dans l'un de ces formats. Le format E57, standardisé par la norme ASTM E2807, sert d'échange neutre entre logiciels. Il conserve les coordonnées, l'intensité, la couleur et les métadonnées de station. Le format RCP appartient à l'écosystème Autodesk et permet de travailler le nuage directement sous ReCap avant import dans Revit. Le format LAS, maintenu par l'ASPRS (American Society for Photogrammetry and Remote Sensing), reste la référence pour les données LiDAR géospatiales, notamment issues de relevés mobiles ou aériens.
Le volume total dépend du nombre de stations, de la résolution choisie, de la présence de couleur RGB, du format d'export et du niveau de compression. Cette masse de données se manipule mal sans un logiciel dédié à ce type de fichier.
Un usage qui dicte le niveau de détail
Un même relevé peut répondre à des besoins très différents selon qu'il alimente un contrôle ponctuel ou un projet de conception complet.
Le contrôle dimensionnel d'un ouvrage exécuté, la vérification de la verticalité d'un mur porteur, ou la comparaison entre l'état construit et les plans d'origine, relèvent tous du même relevé, mais pas du même traitement. Un géomètre peut travailler directement dans le nuage, y prendre des cotes ou des coupes ponctuelles, sans passer par une modélisation complète.
Un architecte, à l'inverse, a besoin d'un livrable structuré. Un plan 2D lisible sous DWG ou une maquette BIM, la maquette numérique structurée par éléments (murs, dalles, ouvertures) issue de la démarche Building Information Modeling, s'intègre plus facilement dans son propre processus de conception.
Sans cadrage préalable, sans définition de la zone à couvrir, de la tolérance visée et de l'échéance de livraison, le nuage reste une masse de données coûteuse à exploiter. Le temps de traitement, et donc le coût, dépend directement de ce cadrage initial.
Des livrables distincts pour chaque métier
La conversion en maquette BIM implique une modélisation manuelle ou semi-automatisée, élément par élément. Certains outils extraient automatiquement des surfaces planes ou des formes géométriques simples à partir du nuage, mais une maquette fiable exige une validation et une reprise humaine avant livraison. Ce travail justifie le délai et le coût associés au traitement, distincts de ceux de l'acquisition sur site.
Trois types de livrables reviennent le plus souvent, plans DWG, maquette BIM à LOD défini au contrat, ou rapport de contrôle dimensionnel avec écarts chiffrés. Le LOD (Level of Development) décrit, selon la convention BIMForum, le degré de fiabilité et de développement d'un élément de maquette, pas seulement la finesse du relevé. Leurs usages, formats et logiciels de lecture diffèrent nettement, résumés ci-dessous.
| Livrable | Usage typique | Format | Logiciel de lecture |
|---|---|---|---|
| Nuage brut | Contrôle ponctuel, cotation directe | E57, LAS, RCP | CloudCompare pour E57 et LAS, ReCap et applications Autodesk pour RCP |
| Plans DWG | Coordination de chantier, base de plans pour un dossier de demande d'autorisation selon les exigences de l'autorité compétente | DWG | AutoCAD |
| Maquette BIM LOD 300 | Base de conception, géométrie des éléments définie en taille, forme et position. La coordination CVSE (chauffage, ventilation, sanitaire, électricité) relève du LOD 350 | RVT, PLN | Revit, Archicad |
Les facteurs qui déterminent la précision
La fiabilité d'un relevé dépend de plusieurs facteurs combinés, jamais d'un chiffre isolé. Le matériel utilisé, la portée et l'angle de visée fixent une marge d'erreur propre à chaque scanner. Le protocole de calage entre stations, le nombre de cibles de recalage et leur répartition dans l'espace influencent directement la cohérence du nuage final.
Les conditions de site comptent tout autant. Une pièce sombre limite surtout la qualité de la texture RGB captée par l'appareil photo intégré, sans affecter la mesure laser elle-même. Les surfaces réfléchissantes, comme les vitrages ou le métal poli, et les incidences rasantes, en revanche, dégradent le signal laser et génèrent du bruit ou des zones vides dans le nuage.
La précision annoncée par le fabricant du scanner, généralement exprimée en millimètres à une portée donnée, ne se retrouve sur le terrain qu'avec un protocole de calage rigoureux. Le nombre de cibles de recalage et leur répartition dans l'espace, tout comme la portée réelle du relevé, font varier le résultat d'un même appareil d'un chantier à l'autre.
La donnée brute ne garantit rien en soi. C'est le protocole d'acquisition et le contrôle qualité appliqué ensuite qui rendent le nuage traçable et exploitable pour un usage donné.
L'essentiel avant d'engager un relevé
Un contrôle ponctuel de conformité s'appuie directement sur le nuage brut ou sur un rapport d'écarts chiffrés, sans modélisation intermédiaire. Un projet de conception ou de coordination technique, à l'inverse, réclame une maquette BIM structurée par éléments, avec un LOD fixé au contrat.
Le format de livraison et le LOD retenus se négocient avec le prestataire avant la date d'intervention sur site, pas après réception du nuage.
